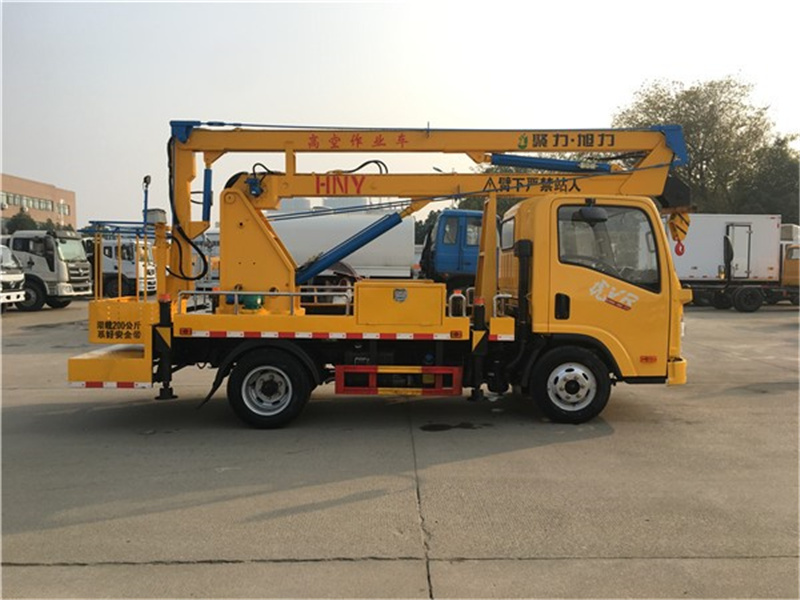

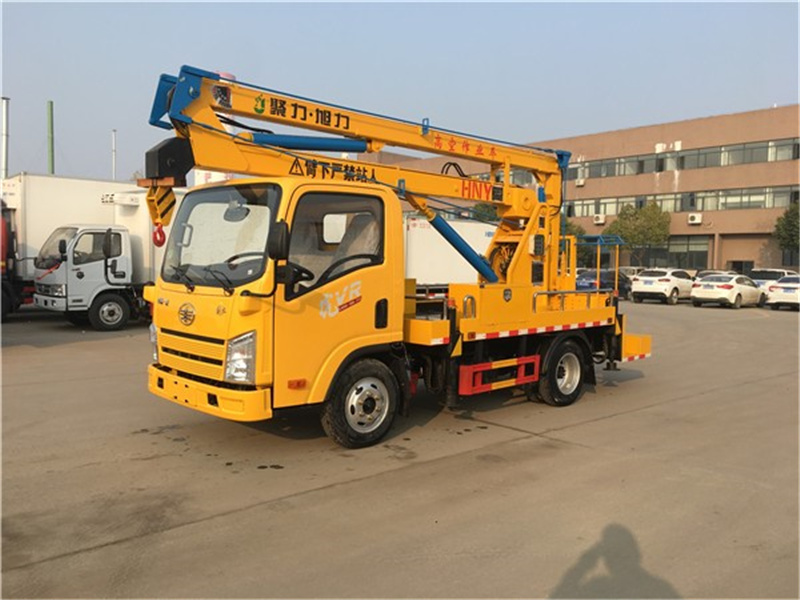

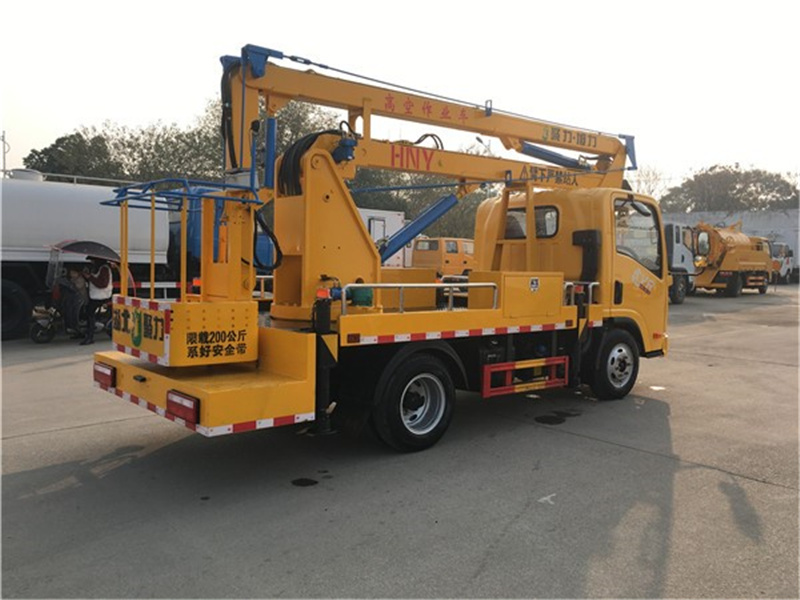

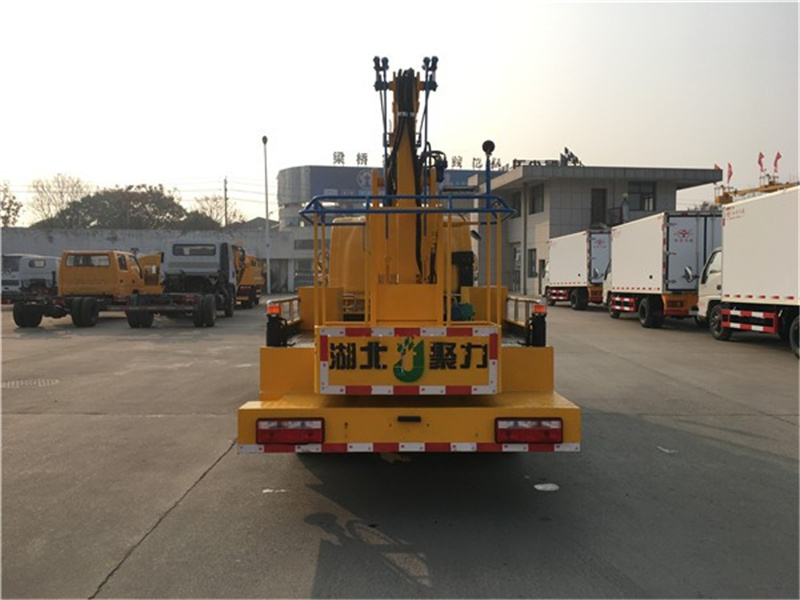

該車采用解放虎V2800mm軸距底盤,帶空調、方向助力,氣剎、電動玻璃、鋼絲胎,
全柴95馬力發動機。
主要特點:
1、臂架和支腿均采用低合金Q345型材,四周無焊縫,外形美觀,受力大,強度高;
2、H型支腿穩定性好,支腿可同時或單獨操作,操作靈活,能適應多種工況;
3、回轉機構采用可調節式,方便調節;
4、轉臺雙向360°回轉,采用了**的渦輪蝸桿式減速機構(具有自潤滑和自鎖功能),后期維護也可方便的通過調整螺栓位置輕松達到效果;
5、上車操作采用集成電控閥塊模式,布局美觀,操作平穩,維護方便;
6、下車與上車互鎖,操作安全、可靠;
7、上車操作通過節流閥實現無極調速;
8、工作平臺采用機械式調平,更加穩定和可靠;
9、轉臺和吊籃設有啟動和熄火開關,操作方便,節省燃油;
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 適用標準
供貨方應使用**新頒布執行的**標準、行業標準,在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款,供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時,應以本技術條件為準。
3、使用環境條件
1)海拔高度: ≤**0米
2)環境溫度: -5℃ ~ +40℃
3)相對濕度: ≤95%(25℃)
4)抗震能力: 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)**大日溫差: 15℃
6)日照強度(風速0.5m/s時):0.1W/cm2
7)**大風速: ≤ 10.7m/s1)
4、 主要技術參數
車型號 | HNY5040JGKC6 | |||||||
主要技術參數 | 底盤型號 | 長×寬×高 | 后懸 | 總質量(Kg) | 軸距 | 發動機排放 | ||
CA1041P40K50 L1BE6A84 | 5995*2000*2950 | 1800 | 4495 | 2800 | 國Ⅵ | |||
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |||||
材料 | 型材Q345B/4mm | |||||||
臂架截面 | 四邊形 | |||||||
起伏角度 | 0°-70°(相對水平面) | |||||||
作業工況 | **大作業高度 | 13.5m | ||||||
**大作業高度時作業幅度 | 2m | |||||||
**大作業幅度 | 5.8m | |||||||
**大作業幅度時作業高度 | 5.6m | |||||||
回轉 | 雙向360°連續回轉 | |||||||
吊臂 | **大起吊質量 | 900Kg | ||||||
伸縮起重臂 | 伸縮長度1m | |||||||
**大起吊高度 | 6.4m | |||||||
**大起吊幅度 | 5.2m | |||||||
起升機構 | IQKN1B6Y;單繩拉力800 Kg | |||||||
鋼絲繩 | (40m)Φ8 | |||||||
吊鉤 | 1T | |||||||
支腿 | 支腿型式 | 前后H型 | ||||||
支腿材料 | 型材Q345B/5mm | |||||||
支腿跨距 | 縱向:3300,橫向:2700 | |||||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||||||
支腿頻閃燈 | 4只 | |||||||
車廂 | 材料 | 優質碳鋼及型材,鋪3㎜防滑花紋鋼板 | ||||||
工具箱 | 800*350*400;帶不銹鋼門鎖 | |||||||
圍欄 | Φ20不銹鋼管 | |||||||
踏步 | 駕駛室側帶上下踏步 | |||||||
側、后防護 | 優質碳鋼冷彎型材;強度高 | |||||||
輪罩 | 注塑模具成型,美觀,強度高 | |||||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||||||
回轉支承 | 單排四點接觸球式帶外齒,QWD730.20 | |||||||
減速機 | 渦輪蝸桿式,CW-28 | |||||||
馬達 | BMP-50 | |||||||
吊籃 | 額定載荷 | ≤200Kg | ||||||
尺寸 | 長X寬X高:1080X620X1150 | |||||||
調平形式 | 外置拉桿機械調平 | |||||||
保險帶 | 一副 | |||||||
調平裝置 | 機械調平,拉桿外置 | |||||||
液壓系統 | 液壓油箱 | 65L;帶液位表 | ||||||
齒輪泵 | 定量泵,流量25ml/r | |||||||
工作壓力 | 帶壓力表;16MPa | |||||||
液壓閥組 | 集成電磁閥組 | |||||||
油缸 | 10只;帶雙向平衡閥或液壓鎖進行鎖止,保證安全 | |||||||
操作系統 | 支腿 | 手動操作,各支腿可單獨可調,上下車互鎖 | ||||||
操作方式 | 手動和電動結合 | |||||||
臂架動作 | 轉臺和吊籃電動雙位操作 | |||||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | |||||||
發動機油門 | 手動拉線 | |||||||
油漆 | 知名品牌油漆;顏色光滑,線條美觀; | |||||||
標識及標牌 | 清晰、醒目、**不褪色 |
5、作業范圍圖

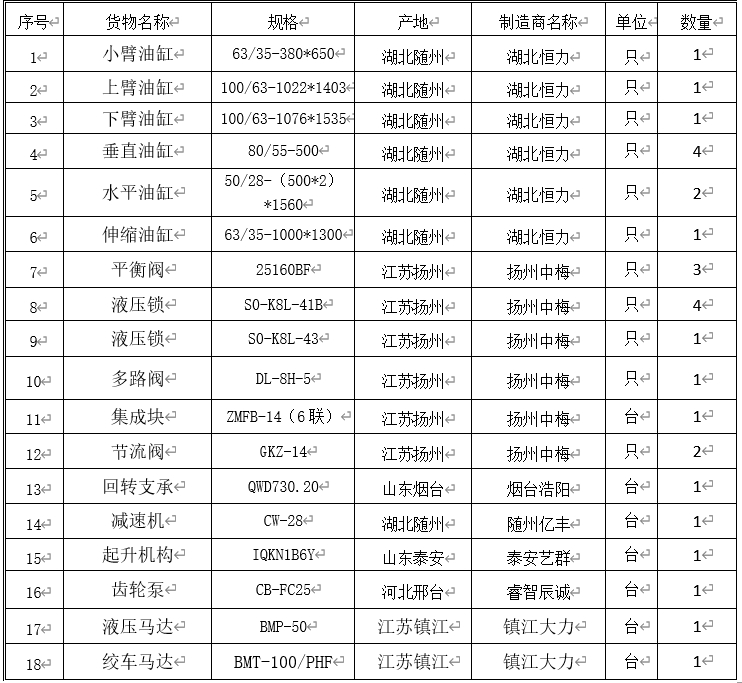

6、主要液壓元件清單
·可按用戶要求為根據用戶的實際需求,為每位用戶打造品質、個性化的專用車,歡迎新老客戶來電來人考察訂購和自帶底盤改裝! ·創優質服務企業; 造用戶滿意產品; 樹品牌!公司堅持以“質量求生存、信譽求發展、科技創新路、服務創品牌”的經營理念,以“誠信、務實、創新、進取”為企業宗旨,不斷提升自身產品質量,開發適應市場需求物美價廉的多功能專用汽車! |
我們將謁誠為您提供好、快、優質的服務! ·**步:購車洽談: 通過電話聯系或?qū)嵉乜疾烨⒄勡囕v型號、價格和相關要求。 ·**步:簽訂合同: 雙方簽訂車輛購銷合同并預付合同定金(傳真簽訂合同、實地簽訂合同均可)。 ·第三步:安排生產: 我公司根據合同要求,安排車間生產。 ·第四步:交付車輛: 車輛交付驗收,支付車輛余款,完成相關手續。 交付方式:客戶可自提車輛,也可協商由我公司安排送車并協定相關費用.更多詳細訂車流程請來電咨詢! |
售后服務承諾書
本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力,已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開,售后服務體系得到了完善。
服務體系
一、服務體系是質量管理體系的重要環節。
二、服務保障:本公司服務是嚴格履行公司程序文件和質量手冊,結合市場和用戶的要求,給予保障。
三、服務宗旨:專業創造價值,誠信鑄就未來!
四、服務機構:在銷售公司**下的售后服務部門,負責公司售后服務工作和管理各駐外機構的服務工作。
服務原則
在用戶嚴格遵循使用說明書,正常操作的情況下,自購車之日起(以車輛出廠登記卡為準)一年內,行駛里程不超過 25000公里之內,因設計、制造、裝配原因引起的產品機件損壞,經有關汽車服務站和監督部門鑒定后,在三個工作日內向我公司售后服務部門提交書面資料,售后服務部門確認后實行三包服務。
具體服務如下:
1、三包服務期內的產品質量以包修為主,修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品,需更換配件的只收取相關成本費。
3、免費培訓操作員:
⑴ 由我廠安排**工程師現場指導,學習理論及實際操作;
⑵ 掌握專用車的基本理論,性能以及功能;
⑶ 按程序能熟練的操作;
⑷ 能進行正常的日常維護,排除一般技術故障。
